Пропускная способность рентгеновских кабинетов с оборудованием с непосредственным контактом врача и пациента (комплекс на 3 рабочих места) определяется дозовой нагрузкой врача-рентгенолога. По нормам разрешается проводить только 5 исследований органов ЖКТ в рабочую смену, на что уходит 1,5 часа. Всё остальное время поворотный стол-штатив простаивает. С целью уменьшения радиационной нагрузки на врачей, увеличения времени использования оборудования и были разработаны телеуправляемые столы-штативы с дистанционным управлением. В качестве приемника изображения используется плоскопанельный динамический детектор, работающий в режиме рентгенографии и рентгеноскопии. Благодаря этому, рентгенографические и рентгеноскопические исследования выполняются в цифровом формате.
Спецификация поставки

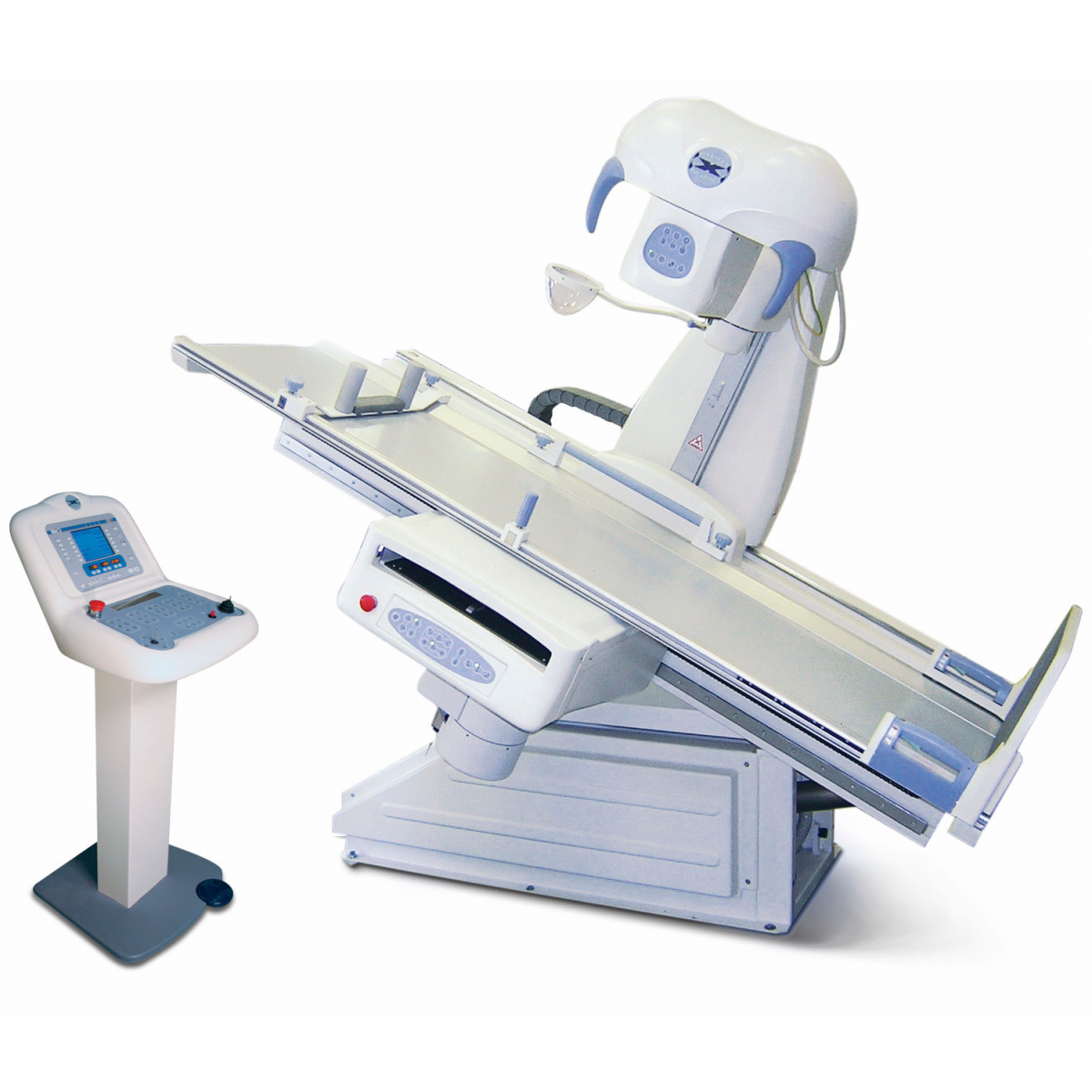

Телеуправляемый стол-штатив
- Дистанционно управляемый стол-штатив с расположением рентгеновского излучателя над столом-штативом, а приёмника изображения под декой стола даёт возможность проведения комплексных рентгенографических и рентгеноскопических исследований, принятых в общей рентгенологии для диагностирования заболевания, определения локализации и протяженности выявленных патологических изменений, а также их динамики в процессе лечения, а именно проведение исследования желудочно-кишечного тракта, черепа, скелета, урографию, миелографию, линейную томографию, все виды рентгенографии, в том числе и рентгенографию грудной клетки.
- Ряд отличительных особенностей дистанционно управляемого стола-штатива, таких как поворот излучателя в диапазоне ±180°, поворот диафрагмы для уменьшения зоны облучения при косых снимках, возможность широкого выбора параметров томографии, возможность съёмки без растра, представляет собой явное преимущество комплекса в диагностическом плане.
- Изменяемая высота деки телеуправляемого стола-штатива над уровнем пола (лифт деки стола), дополнительные приспособления для фиксации (плечевые упоры, подставка для ног) делают проводимые исследования комфортными и удобными для пациента.
Приёмник изображения
Приемником изображения является плоскопанельный цифровой динамический детектор с размером рабочего поля 43×43 см (17×17 дюймов). Размер пикселя 148 мкм. Детектор работает в режимах:
- цифровая рентгеноскопия;
- цифровая импульсная рентгеноскопия;
- цифровая рентгенография;
- цифровая линейная томография.
2) Максимальное количество кадров в рентгеноскопическом режиме 30 кадров/сек.
Программно-аппаратный комплекс
выполнен на основе Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑АККОРД — современного компьютера со специализированной программной системой Аккорд‑АМИКО. Программная система Аккорд‑АМИКО работает в международном медицинском стандарте DICOM 3.0. и отличается новым, современным графическим интерфейсом пользователя, созданным в соответствии с процедурой обследования пациента для упрощения работы врача-рентгенолога и рентгенлаборанта. Программно-аппаратный комплекс состоит из:
1. Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑Аккорд (АРМ рентгенлаборанта):
- комплекс средств управления на базе персонального компьютера;
- ЖК монитор с диагональю не менее 21,5 дюйм — 2 шт.;
- специализированное ПО Аккорд-АМИКО для работы с рентгенографическими и рентгеноскопическими изображениями.
2. Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑Аккорд (АРМ врача-рентгенолога):
- комплекс средств управления на базе персонального компьютера;
- ЖК монитор с диагональю не менее 21,5 дюйм;
- монохромный медицинский монитор с диагональю не менее 21 дюйм (2 Мп);
- специализированное ПО Аккорд‑АМИКО для работы с рентгенографическими и рентгеноскопическими изображениями.
- принтер для печати отчетов на бумаге формата А4;
- специализированный принтер для печати рентгеновских изображений.
Устройство рентгеновское питающее TOP‑X 850HF
- Высокочастотное питающее устройство мощностью 65 кВт и диапазоном напряжения 40–150 кВ.
- Наличие программ органоавтоматики позволяет ускорить работу врача по проведению исследований. Вместо ручной установки параметров на каждое исследование достаточно нажатия одной кнопки даже при работе с пациентами различной комплекции — на пульте управления предусмотрены и такие режимы. Предусмотрена также возможность создания персональных программ под определенные требования практикующего врача (запись до 1500 программ), а так же ручная система регулирования экспозиции.
Излучатель с рентгеновской трубкой
• Излучатель с современной двухфокусной рентгеновской трубкой с характеристиками: • ширина эффективного фокусного пятна: малого — 0,6 мм, большого — 1,2 мм; • скорость вращения анода — 9000 об/м. Устройство для определения доз облучения пациентов Комплект рентгенозащитной одежды (фартук, воротник, передник, комплект защитных пластин) Переговорное устройство Дополнительные возможности
Опционально возможно оснащение комплекса ТЕЛЕМЕДИКС‑Р‑АМИКО вертикальной стойкой снимков в комплекте с плоскопанельным цифровым детектором формата 43×43 см.
